고객이 직면한 과제
1993년에 설립된 IMA(IMA Materialforschung und Anwendungstechnik GmbH)는 항공우주, 자동차, 철도 및 풍력 에너지 산업에 광범위한 서비스를 제공하는 엔지니어링 서비스 제공업체이자 계약 테스트 실험실입니다. 독일 드레스덴에 소재한 IMA는 주로 재료 및 구조 부품의 특성화, 검증 및 인증을 중점적으로 다룹니다.
IMA는 많은 산업 분야에 관여하고 있기 때문에 테스트 작업 로드가 역동적이고 다양하며, 진화하는 시장 요구 사항에 대응해야 하는 고객의 요구 사항을 반영합니다. IMA가 제공하는 모든 산업 분야는 신제품을 신속하게 출시해야 하는 압박이 심하므로 기본적으로 빠른 응답 시간이 기대됩니다. 물론 IMA의 고객은 제품 개발 프로세스를 가속화하고 최적화하는 데 도움이 되는 고품질의 정확한 결과도 요구합니다.
“우리의 주요 임무는 고객의 문제를 해결하는 것입니다.”라고 IMA의 영업 책임자인 Timo Grahnert 씨가 말했습니다. “우리는 매일 고유한 테스트 설정을 개발, 구성 및 운영해야 합니다. 각 설정은 다른 하중을 받는 재료 동작을 테스트하는 데 사용됩니다. 우리의 테스트 시스템은 매우 유연해야 하고 결과는 신뢰할 수 있어야 합니다.”
이 문제는 내구성 테스트를 위한 하중 체계가 상당히 복잡해질 수 있는 자동차 테스트에서 특히 어렵습니다.
“우리는 광범위한 신호 주파수를 통해 운영 하중을 시뮬레이션해야 합니다.”라고 Grahnert 씨가 말했습니다. “무엇이 되었든 고객은 매우 빠른 반응 시간을 기대합니다. 결과적으로 저희에게는 새로운 테스트 배열에 쉽게 적응할 수 있는 모듈식 구성의 매우 유연한 테스트 시스템이 필요합니다.”
MTS 솔루션

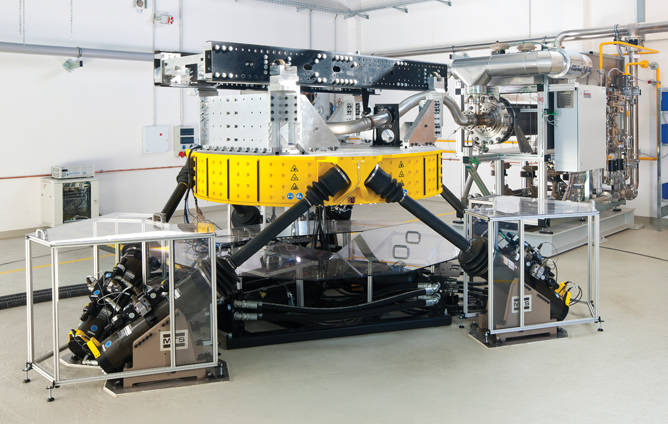

지속적으로 발전하는 테스트 구성의 문제를 해결하기 위해 IMA가 배포하는 도구 중 하나는 MTS의 MAST(다축 시뮬레이션 테이블) 시스템입니다. 헥사포드 디자인의 모델 353인 이 시스템은 6자유도(6DOF)에서 기계적 진동을 받는 자동차 부품의 수명 검증을 수행하기 위해 MTS와 IMA 엔지니어가 개발한 맞춤형 테스트 장비의 토대를 형성합니다. 맞춤형 테스트 장비는 또한 열 부하를 위한 다중 흐름 천연가스 버너를 갖추고 있어 테스트 엔지니어가 광범위한 온도 및 유량에 대해 천연가스, 연소 공기 및 혼합 공기의 정확한 혼합 비율을 선택할 수 있습니다.
“우리는 매우 유연한 자세를 가져야 합니다.”라고 Grahnert 씨가 말했습니다. "이는 매우 중요하며 이것이 바로 우리가 MTS 시스템을 사용하는 이유입니다."
MAST 시스템의 고주파 진동 기능을 활용하여 IMA는 차세대 배기 시스템 및 기타 차체 구성요소에 대한 복잡한 내구성 테스트와 구성요소이 내부 및 외부 열 충격에 어떻게 반응하는지 평가하는 추가 테스트를 수행합니다. 테스트는 단일 채널에서 다중 채널에 이르는 영역을 실행하며 각 테스트에는 온도, 가속도 및 하중에 대해 신중하게 제어된 실행이 필요합니다.
“우리는 종종 고객의 새로운 구성요소을 테스트하므로 따라야 할 전례가 없습니다.”라고 Grahnert 씨가 말했습니다. “또한 진동과 열 부하를 결합합니다. 일부 배기 시스템 테스트는 최대 2주까지 걸릴 수 있습니다. 시뮬레이션의 정확성이 필요하고 결과를 재현할 수 있어야 합니다. MTS는 저희가 이러한 모든 목표를 달성하는 데 도움이 됩니다.”
고객 혜택
IMA의 경우 MTS MAST 시스템의 가장 중요한 이점은 다양한 테스트 설정을 신속하게 구성할 수 있다는 것입니다. 특히, 시스템의 6DOF 기능을 통해 IMA는 주요 고주파 콘텐츠를 포함하고 중요한 비선형 응답 효과의 여기를 통해 특성화하기 어려운 서비스 환경의 정확한 시뮬레이션을 달성할 수 있습니다.
이 시스템은 고속 폐쇄 루프 제어, 함수 발생, 트랜스듀서 조절 및 모든 테스트 요구 사항에 대한 데이터 수집을 제공하는 MTS FlexTest® 디지털 컨트롤러를 통합합니다. 또한 IMA의 테스트 엔지니어는 MTS 구성요소 RPC® Pro 소프트웨어를 사용하여 시간 기록, 시간 초과, 계산된 채널 및 FFT(고속 푸리에 변환) 조정을 포함하여 실시간으로 결과를 분석합니다. 컨트롤러와 소프트웨어 모두 IMA가 수용해야 하는 모든 고유한 테스트 구성에 대한 제어 및 분석을 제공할 수 있는 유연성을 제공합니다.
현지 MTS 지원 팀의 전문성도 중요한 역할을 합니다. "MTS는 그들이 하는 일에 매우 능숙합니다."라고 Grahnert 씨가 말했습니다. “그들은 매우 적극적이고 헌신적이며 빠릅니다. 또한 도움을 요청할 때마다 빠른 응답을 제공합니다.”
현재 MTS와 IMA는 차량 난방 시스템 및 라디에이터의 구성요소을 포함하여 정상 작동 환경에서 진동과 열을 모두 견뎌야 하는 다른 구성요소에 MAST 시스템의 적용을 확대하기 위해 협력하고 있습니다.
"MTS 테스트 시스템은 최첨단 장비입니다." “그리고 cRPC Pro 소프트웨어는 자동차 테스트를 위한 업계 표준입니다. 테스트 실험실에서 이 솔루션을 사용하면 IMA는 훨씬 더 넓은 범위의 복잡한 로딩 상황을 시뮬레이션할 수 있습니다."라고 Grahnert 씨가 말했습니다.
