소개

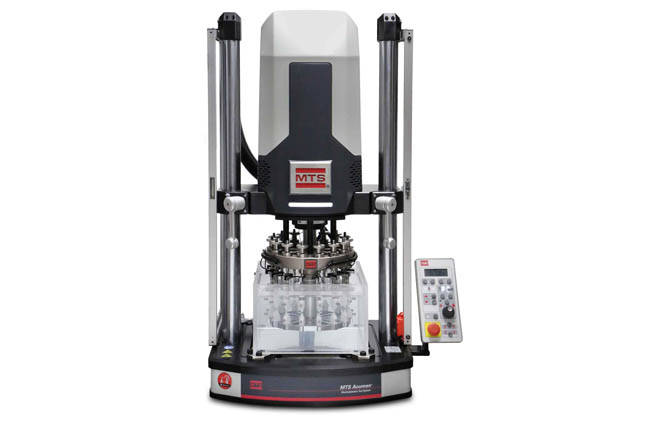

사용자가 혈관 내 장치에서 절단한 니티놀 단일 정점 샘플의 골절을 개별적으로 모니터링할 수 있는 고급 제어 기술로 다중 샘플 테스트 시스템을 만들었습니다. 이 시스템은 테스트 주파수에서 1g 미만의 부하 감소를 안정적으로 감지하여 각 스테이션에서 임박한 고장을 경고하며 부하 폴오프 전구체가 감지되는 지정된 스테이션에서 데이터 수집 속도를 높일 수 있습니다. 운영자는 소프트웨어를 사용해 장기간 피로에 필요한 피크-밸리 부하 데이터를 기록할 수 있을 뿐만 아니라 테스트에 포함된 모든 부하 셀의 데이터를 기록하지 않고도 부하 셀의 사용자 정의 사이클 수를 캡처할 수 있습니다. 필요한 테스트 사이트만 확대되고 상세하게 기록됩니다. 사용자는 파단 후 시스템을 통해 테스트를 계속할지, 손상된 시편을 제거하기 위해 일시 중지할지, 다른 샘플을 손상시키지 않고 종료할지 결정할 수 있습니다.
실험 결과
다중 샘플 테스트 시스템에 사용된 고급 제어 기술은 혈관 내 장치에서 절단된 니티놀 단일 정점 샘플을 실패할 때까지 순환함으로써 검증되었습니다. 부하 측정 시스템은 보정되며 파단되기 전에 단일 샘플에서 부하 감소를 감지할 정도로 민감합니다. 8개의 시편이 시스템에 설치되었으며 예압이 적용되지 않도록 개별적으로 조정되었습니다. 시스템은 시편 파단이 감지될 때까지 40Hz에서 3mm 변위로 시편을 순환했습니다. 소프트웨어 절차는 아래 그림 1에서 빨간색 점선으로 표시된 것처럼 피크 및 밸리 부하 판독 값이 미리 결정된 영역으로 떨어졌다는 것을 감지한 순간 데이터 수집을 시작했습니다. 파단 감지 프로그램은 부하 판독 값이 90% 이하로 떨어지면 데이터 수집 속도를 올려 시작했습니다. 이는 그림 1에서 파란색 점선으로 표시됩니다.
그림 1: NiTi 시편의 파손 감지
프로그램은 파단이 감지되면 나머지 시편에 추가적인 손상을 주지 않고 0.1초 이내에 시스템을 중지시켰습니다. 이는 아래 그림 2에 나타납니다. 이 절차는 모든 시편 테스트를 종료하는 대신 시편 검사 또는 제거를 위해 테스트를 일시 중지하도록 수정할 수 있습니다. 일시 중지 기능을 사용하면 손상되지 않은 나머지 시편에 대해 사이클 또는 데이터 손실 없이 수명주기 테스트를 계속할 수 있습니다.
그림 2: 파단 감지 후 시스템으로 제어되는 정지
토론
다중 샘플 테스트 시스템은 아래 그림에 설명된 절차를 사용하여 수명주기 테스트 중에 개별 니티놀 시편 손상을 감지하고 모니터링합니다. 1g 미만의 피크 또는 밸리 부하 감소는 주파수에서 안정적으로 측정할 수 있습니다. 그런 다음 소프트웨어는 검사를 위해 시스템을 중지하거나 데이터 스트림에서 실패한 부하 사이트를 계속 제거할 수 있습니다. 저희는 이 기능이 독특하다는 것을 발견했습니다.
그림 3: 시스템 응답 토론
결론
다중 샘플 테스트 시스템에 사용되는 고급 제어 기술은 니티놀 피크의 파단을 개별적으로 모니터링하고 기록하는 기능을 제공합니다. 일시 중지 및 중지 테스트 기능은 설치된 샘플이 추가로 손상되지 않도록 하는 고급 기술로 제어됩니다. 이러한 소프트웨어 기능은 정전 또는 예상치 못한 간섭이 발생하는 경우에도 높은 신뢰성을 제공합니다. 특정 테스트 요구 사항을 충족하기 위해 제어 시스템 내에서 추가 운영자 지정 데이터 수집 방법 및 분석을 사용할 수 있습니다. 니티놀 정점의 부하 감소를 개별적으로 감지하는 기능을 통해 테스트 중 장치 파손에 대한 고급 통찰력을 얻을 수 있습니다.
