어떤 실험실에서든 실험에 성공하려면 재료 테스트 방정식에서 테스트 기계의 가변성을 이끌어내는 것이 중요합니다. 당사는 테스트 엔지니어가 변위 측정에 대해 확신을 갖는 것이 얼마나 중요한지 잘 알고 있습니다. MTS는 기계 변동성을 최소화하기 위해 추적 가능한 표준에 대해 매년 변위를 보정하도록 권장합니다.
선형 가변 변위 변환기(LVDT)는 오랫동안 소재 테스트 시스템에서 변위 보정 장치로 선호되었습니다. 일반적으로 그리고 오랜 기간 테스트 업계에서는 LVDT가 테스트 시스템 내의 다른 측정 변환기만큼 선형적이거나 반복적이지 않다고 생각하는 경향이 있었습니다. LVDT는 일반적인 스트레인 게이지 변환기보다 이동 중 여러 다른 부분에서 비선형성이 높은 경향이 있습니다. 이것이 의미하는 바는 같은 테스트에서도 액추에이터 및 크로스헤드 위치가 다른 상태에서 시작한다면 원시 변위 피드백에서 약간의 변동이 발생한다는 것입니다. 대부분의 상용 LVDT는 2%~100% 범위에서 MTS 선형성 요구 사항을 일관되게 충족하지 못합니다.
MTS는 이러한 비선형성 문제를 해결하기 위해 변위 보정을 사용했으며 요즘에는 ASTM E2309 표준을 사용합니다.
2005년에 처음 발표된 ASTM E2309는 소재 테스트 시스템에 사용되는 LVDT 및 기타 변위 측정 장치를 검증합니다. ASTM E2309의 주요 속성은 변위 측정 결과에 더 큰 신뢰성을 부여하는 데이터를 생성합니다.
ASTM E2309는 정확도를 어떻게 개선합니까? 범위 전체에 대한 분류뿐 아니라 물리적 범위의 여러 부분을 성능으로 분류하는 방법을 제공합니다. ASTM E2309 표준에서는 데이터를 두 번 실행해야 하므로 실행 내 변동을 포착하고 측정 반복성을 검증하는 데 도움이 됩니다. 각 분류는 변위 백분율 단위의 상대 오류 기준에 더해 0에 가까운 측정에서 허용되는 고정 오류를 제공합니다. 또한 ASTM E2309 내의 네 가지 수준의 정확도 분류는 특정 정확도 분류에 대한 요구 사항을 설정하는 방법과 함께 변위 측정에 대한 일관된 참조를 제공합니다.
MTS 보정 서비스 이점

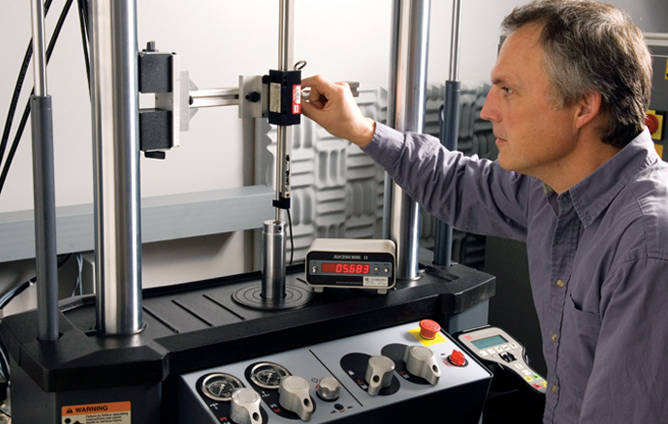

MTS Field Service Engineers는 종단 간 보정을 수행합니다. 이 시스템 수준 필드 보정에는 변환기, 케이블, 컨디셔너 및 컨트롤러와 같은 모든 시스템 구성요소가 포함됩니다. 모든 요소를 하나의 단위로 평가하면 불확실성이 상당히 제거됩니다. MTS 보정 솔루션이 테스트에 어떻게 도움이 되는지 자세히 알아보려면 당사에 문의하십시오.
