새로운 건물과 구조물에 대한 전 세계적 수요가 증가함에 따라 고품질 건축 자재에 대한 수요도 증가했습니다. 철근 또는 보강용 철근은 구조물에서 콘크리트의 인장 강도를 개선하기 위해 사용하며 수요가 많은 재료입니다. 철근과 콘크리트는 열팽창 특성이 비슷하기 때문에 구조물을 보강하기에 안성맞춤입니다. 철근은 종종 리지드 탄소강으로 만들어지며 다양한 크기와 등급으로 제공됩니다. 요즘에는 재료와 코팅 방법에서 혁신이 일어나고 있기 때문에 강도가 더 높고 더 다양한 철근 옵션을 생산하고 있습니다. 이는 철근 테스트에도 전례 없는 난관을 야기합니다.
철근 테스트에는 여러 난관이 있으며 잘 정립된 엄격한 표준에 따라야 합니다. 철근 테스트의 가장 큰 문제 중 하나는 시편의 모양이 표준을 벗어날 수 있다는 것입니다. 철근은 종종 큰 코일에 보관되며 사용할 때 크기에 맞게 절단됩니다. 따라서 샘플을 테스트하기 전에 곧게 펴야 하며 약간의 곡률을 유지할 수 있습니다. 철근 표면에는 콘크리트에 대한 접착력을 높이기 위해 볼록 튀어나온 부분이 있습니다. 이는 구조적 안정성 측면에서는 좋지만 테스트의 관점에서 볼 때 고르지 않은 표면은 시편의 그립에 몇 가지 문제를 야기합니다.
철근의 코팅도 그립 문제를 야기할 수 있습니다. 철근을 코팅하면 부식에 더 저장할 수 있지만 표면이 미끄러워 제대로 잡기 어렵습니다. 또한 일부 최종 사용 응용 분야에서는 콘크리트 내에 필요한 구조적 형태를 만들기 위해 철근을 구부려야 하므로 굽힘 강도도 테스트해야 합니다. 철근을 테스트할 때 한 가지 더 우려되는 점은 철근이 한계점을 넘을 경우 매우 위험한 방식으로 부러지므로 시스템 및 테스트 인력에 대한 잠재적인 손상을 최소화하기 위한 계획을 세워야 한다는 것입니다.
철근은 다양한 크기와 등급으로 제공됩니다. 등급은 최소 항복 강도에 해당합니다. 예를 들어 280 등급은 최소 항복 강도가 280MPa입니다. 마찬가지로 40 등급은 최소 항복 강도가 40,000psi입니다. 크기는 직경으로 측정되며 표준 단위로 제공됩니다. 철근 시편의 크기와 등급은 시험 기계에 필요한 부하 용량을 결정합니다. 고강도 철근을 사용하면 더 적은 양의 철근을 사용해 원하는 구조적 안정성에 도달할 수 있기 때문에 더 높은 등급의 철근이 인기를 얻고 있습니다.
|
철근 등급 |
280 |
420 |
520 |
|||||
|
항복/인장 강도(MPa) |
280 |
500 |
420 |
620 |
520 |
790 |
||
|
미터법 |
직경(mm) |
면적(mm2) |
최소 항복력(kN) |
최소 장력(kN) |
최소 항복력(kN) |
최소 장력(kN) |
최소 항복력(kN) |
최소 장력(kN) |
|
6 |
6 |
28.3 |
7.9 |
14.1 |
11.9 |
17.5 |
14.7 |
22.3 |
|
8 |
8 |
50.3 |
14.1 |
25.1 |
21.1 |
31.2 |
26.1 |
39.7 |
|
10 |
10 |
78.5 |
22.0 |
39.3 |
33.0 |
48.7 |
40.8 |
62.0 |
|
12 |
12 |
113.1 |
31.7 |
56.5 |
47.5 |
70.1 |
58.8 |
89.3 |
|
14 |
14 |
153.9 |
43.1 |
77.0 |
64.7 |
95.4 |
80.0 |
121.6 |
|
16 |
16 |
201.1 |
56.3 |
100.5 |
84.4 |
124.7 |
104.6 |
158.8 |
|
20 |
20 |
314.2 |
88.0 |
157.1 |
131.9 |
194.8 |
163.4 |
248.2 |
|
25 |
25 |
490.9 |
137.4 |
245.4 |
206.2 |
304.3 |
255.3 |
387.8 |
|
28 |
28 |
615.8 |
172.4 |
307.9 |
258.6 |
381.8 |
320.2 |
486.4 |
|
32 |
32 |
804.2 |
225.2 |
402.1 |
337.8 |
498.6 |
418.2 |
635.4 |
|
40 |
40 |
1256.6 |
351.9 |
628.3 |
527.8 |
779.1 |
653.5 |
992.7 |
|
50 |
50 |
1963.5 |
549.8 |
981.7 |
824.7 |
1217.4 |
1021.0 |
1551.2 |
미터법 강화용 철근 계산은 대략적인 것이며 필요한 범용 시험기(UTM) 용량을 추정하기 위한 것입니다.
|
철근 등급 |
40 |
60 |
75 |
|||||
|
항복/인장 강도(ksi) |
40 |
70 |
60 |
90 |
75 |
100 |
||
|
US/소프트 미터법 |
직경(in) |
면적(in2) |
최소 항복력(kip) |
최소 장력(kip) |
최소 항복력(kip) |
최소 장력(kip) |
최소 항복력(kip) |
최소 장력(kip) |
|
3 / 10 |
0.375 |
0.110 |
4.4 |
7.7 |
6.6 |
9.9 |
8.3 |
11.0 |
|
4 / 13 |
0.500 |
0.200 |
8.0 |
14.0 |
12.0 |
18.0 |
15.0 |
20.0 |
|
5 / 16 |
0.625 |
0.310 |
12.4 |
21.7 |
18.6 |
27.9 |
23.3 |
31.0 |
|
6 / 19 |
0.750 |
0.440 |
17.6 |
30.8 |
26.4 |
39.6 |
33.0 |
44.0 |
|
7 / 22 |
0.875 |
0.600 |
24.0 |
42.0 |
36.0 |
54.0 |
45.0 |
60.0 |
|
8 / 25 |
1.000 |
0.790 |
31.6 |
55.3 |
47.4 |
71.1 |
59.3 |
79.0 |
|
9 / 29 |
1.128 |
1.000 |
40.0 |
70.0 |
60.0 |
90.0 |
75.0 |
100.0 |
|
10 / 32 |
1.270 |
1.270 |
50.8 |
88.9 |
76.2 |
114.3 |
95.3 |
127.0 |
|
11 / 36 |
1.410 |
1.560 |
62.4 |
109.2 |
93.6 |
140.4 |
117.0 |
156.0 |
|
14 / 43 |
1.693 |
2.250 |
90.0 |
157.5 |
135.0 |
202.5 |
168.8 |
225.0 |
|
18 / 57 |
2.257 |
4.000 |
160.0 |
280.0 |
240.0 |
360.0 |
300.0 |
400.0 |
미국 관습법 강화용 철근 계산은 대략적인 것이며 필요한 범용 시험기(UTM) 용량을 추정하기 위한 것입니다.

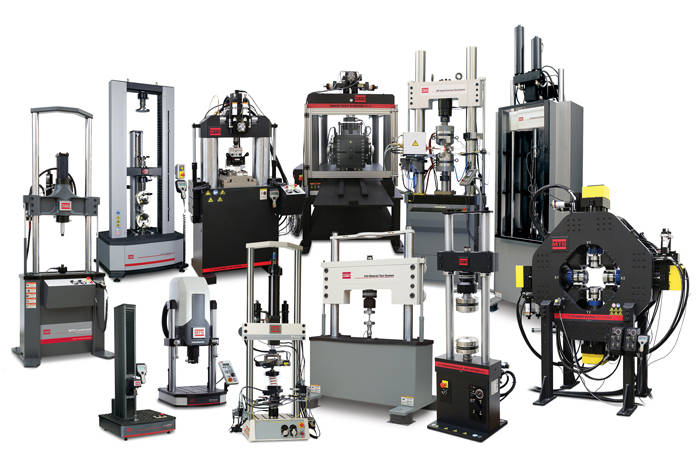

MTS는 철근 테스트 요구 사항을 충족하는 여러 옵션을 제공합니다. MTS Criterion 및 Exceed Series 45 전자 기계 범용 테스트 시스템은 최대 600kN의 인장 테스트를 위한 경제적인 선택을 제공합니다. MTS는 고강도 철근 테스트를 위해 1.2MN의 부하 용량을 가진 모델 311 시리즈를 제공합니다. 2.5MN 또는 그 이상의 부하 용량을 가진 모델도 있습니다. MTS Landmark 테스트 시스템은 정적 및 동적 테스트를 모두 수행할 수 있으며 최고의 안전 성능 수준으로 구성할 수 있습니다. 이러한 MTS 시스템은 압축 및 굽힘 테스트도 수행할 수 있습니다.
MTS를 사용하면 ASTM A370, ASTM A615, ISO 15630-1, EN 10002-1, ISO 6892-1, ASTM E8M 등 가장 일반적인 표준을 테스트하기 위한 소프트웨어 템플릿을 통해 철근 샘플을 간단하게 테스트할 수 있습니다. MTS는 시편 미끄러짐 문제를 해결하기 위해 다양한 그립, 시편 인터페이스 및 굽힘 고정물을 제공합니다. MTS는 시편의 고르지 않은 표면을 미끄러지지 않고 잡을 수 있는 클립온 신율 측정과 비디오 신율 측정을 모두 제공합니다. MTS는 또한 철근 커플러 테스트를 위한 솔루션을 제공할 수 있습니다.
MTS로 작업하면 특정 토목 구조를 수년간 테스트하며 쌓은 전문 지식을 활용할 수 있습니다. 당사는 구조 테스트 응용 분야에 익숙하며 샘플 크기, 테스트 표준 및 테스트 유형에 따라 고객의 요구에 맞는 솔루션을 제공합니다. MTS는 이 응용 분야를 위해 설계된 신뢰할 수 있는 부하 프레임, 표준화된 소프트웨어 템플릿 및 액세서리를 통해 철근 테스트의 품질과 속도를 개선할 수 있는 완벽한 솔루션을 제공합니다. 최적의 구성에 대해 논의하려면 지금 MTS 담당자에게 문의하십시오.
