なぜ粘弾性試験への関心が高まっているのか？
自動車、飛行機、医療機器、消費者製品などの設計には、ますますポリマーや複合材料が使われるようになっています。ポリマーや複合材を用いた構造部品の使用増加に伴い、これらの材料の粘弾性特性を理解することが重要になっています。エラストマーやポリマーにはかなり粘性があり、研究者や設計者は、材料が意図した最終用途に適しているかどうかを理解する必要があります。
今日、有限要素解析（FEA）ツールは、材料の粘弾性特性に関する情報を使用して、これらのポリマーやエラストマーを含む設計がどのように機能するかをより正確に予測しています。例えば、ポリマーマトリックス複合材（一般的には炭素繊維、または炭素繊維強化プラスチックと呼ばれる）の使用拡大により、ポリマーマトリックスと強化繊維の間でどのように応力が分担されるかを予測するために、ポリマー部品の広範な動的機械分析が必要となります。
粘弾性特性評価の典型的な試験アプリケーションは何ですか？

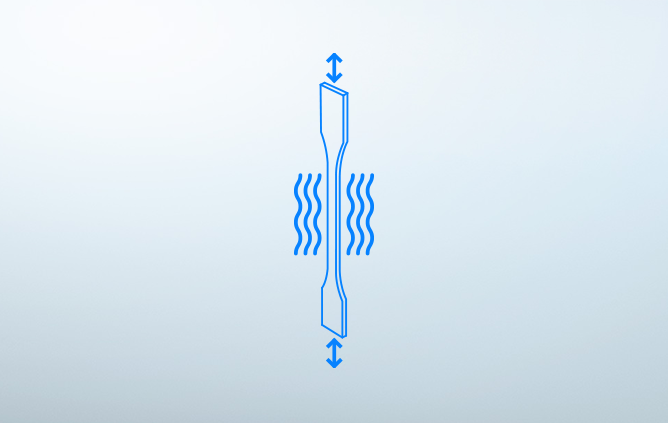

動的機械分析（DMA）は、材料や部品の弾性（バネ）や粘性（ダンピング）を測定する一般的な方法です。この測定は、試験片に制御された繰り返し応力（またはひずみ）を与え、力と変位、およびそれらの位相関係を測定することによって達成されます。
DMA 試験は、部品や材料の動的剛性 (K*)、弾性剛性 (K')、損失剛性 (K") を測定するために、室温で単一の周波数で試験を行うだけの簡単なものです。また、DMA は、励起周波数、応力、ひずみ、温度のスイープで非常に複雑になる可能性があり、それらのスイープをまとめて入れ子にして時間温度の重ね合わせ (TTS) と呼ばれる解析方法を使用することもできます。TTS は、実際の試験では実現不可能な温度や周波数での材料の挙動を予測するために使用することができます。
DMA 試験の課題は何でしょうか？
DMA 試験には、収集したデータが正確であるかどうかを知るという、1 つの主要な課題があります。この問題は DMA 試験に限ったことではありませんが、特に粘弾性材料ではデータの精度が達成すべき課題です。エラストマーやポリマーは、製造加工、経年劣化、温度、組成（材料の異なるバッチ）、予荷重の応力/ひずみ、繰返し応力/ひずみなど、さまざまな要因に非常に敏感であるため、データが正確であるかどうかを知ることは困難です。これらの変数を考慮すると、予想外のデータが、サンプルの不良によるものなのか、試験プロトコルの不良によるものなのか、あるいは機械が実際に不正確な結果を出しているのかを知ることが困難な場合があります。
動的機械分析の際に温度を変化させると、別の課題が発生します。最大の課題は、試験片の特性の変化に合わせて試験システムの制御システム（チューニング）を維持することと、試験片の温度が均一で期待通りの値になるようにすることの 2 点です。
これまで、エンジニアは DMA 試験の課題にどのように取り組んできたのでしょうか？
DMA 試験の課題は、試験装置のタイプや試験の要求に応じて、さまざまな程度で対処されてきました。アプリケーションとしての動的機械分析は、主に材料科学者が使用する化学研究ツールから、エンジニアが使用するますます重要な設計ツールへと拡大しています。品質管理に使用される DMA 装置は、通常、サンプルの特性が範囲内にあるかどうかを評価する必要があります。装置の中には「ブラックボックス」方式を採用しているものもあり、装置の操作は非常に簡単ですが、不正確な DMA データを生成する可能性のある潜在的な問題を隠してしまう可能性があります。製品開発者やエンジニアは、このタイプの装置では得られない、より正確で精密な結果を必要としています。
製品開発者やエンジニアは、どのようにしてデータの正確性を最大限に高めることができるでしょうか？
試験の精度に影響を与える試験システムの側面は数多くあります。優れた DMA 試験システムは、不要な共振がデータに影響を与えないように、非常に高い剛性が求められます。また、堅牢な制御システム、力や変位を正確に測定できること、そしてそれらの特性を最大限に生かすことができる強力なソフトウェアが必要です。
また、システムの測定精度を検証することも重要です。例えば、すべての MTS Acumen 試験システムは、工場出荷前に動的基準で動的測定仕様を満たすように試験されます。その動的精度の検証は、お客様のサイトに設置された装置が正確なデータを生成していることを確認するために、設置の最後に行います。すべての Acumen DMA システムには、デフォルトで動的基準が含まれているため、お客様は必要に応じて動的精度測定を繰り返し、システムが依然として正確なデータを生成していることを確認することができます。
測定精度の向上の必要性の高まりに加えて、設計エンジニアは動的機械分析の要件に他にどのような影響を与えたのでしょうか？
エラストマーやポリマーを設計に使用するエンジニアは、これらの材料の強度や疲労特性も知っておく必要があります。しかし、DMA 専用の装置では、このようなタイプの試験はできません。エンジニアの設計チームは、試験機から DMA データ以上のものを必要としているため、その影響で、複数のシステムまたはより汎用性の高い試験システムの必要性が高まっています。
DMA 試験に変化をもたらしている他の影響はありますか？
いくつかの要因により、試験片のサイズが大きくなる傾向にあります。まず、自動車、航空宇宙、建設業界で複合材料の使用が増えています。次に、複合材料や充填ポリマーでは、材料の断面が統計的に代表的な構造を持つように、より大きなサイズのサンプルが必要です。最後に、粘弾性特性の測定は試験片の大きさに影響されることがあるため、最終用途の部品に非常に近い材料サンプルを試験することが理想的です。
試験片のサイズが大きくなる傾向は、DMA 試験にどのような影響を与えていますか？
試験片のサイズが大きくなることによる主な影響は、より大きく、より強力な装置が必要になることです。以前の DMA 装置は、数ポンド（約 30 ニュートン）の力しか加えることができませんでした。大きな試験片になると、数百ニュートン、時には数千ニュートンの力が必要になることもあります。
粘弾性特性評価の将来、特に DMA 試験の将来について、どのような予測をお持ちですか？
複数のタイプの試験の必要性と、より大きな試験片を試験する傾向の両方により、DMA アプリケーションを含む粘弾性試験用の多目的装置が増加すると思われます。それでも、すべての材料試験システムが DMA システムに分類できるわけではありません。DMA に適しているとして販売されている装置の中には、重要な精度要件を無視して結果だけを報告するものがあります。メーカーによっては、疲労試験機に計算機能を追加するだけで、DMA 装置と呼んでいるところもあります。通常、多目的装置はかなりの妥協を必要としますが、MTS Acumen 試験システムのように、DMA、モノトニック、疲労試験の正確な結果を提供する機能を備えているものもあり、試験ラボにこれまでにないレベルの多様性をもたらしています。
