RPC® Connect Software

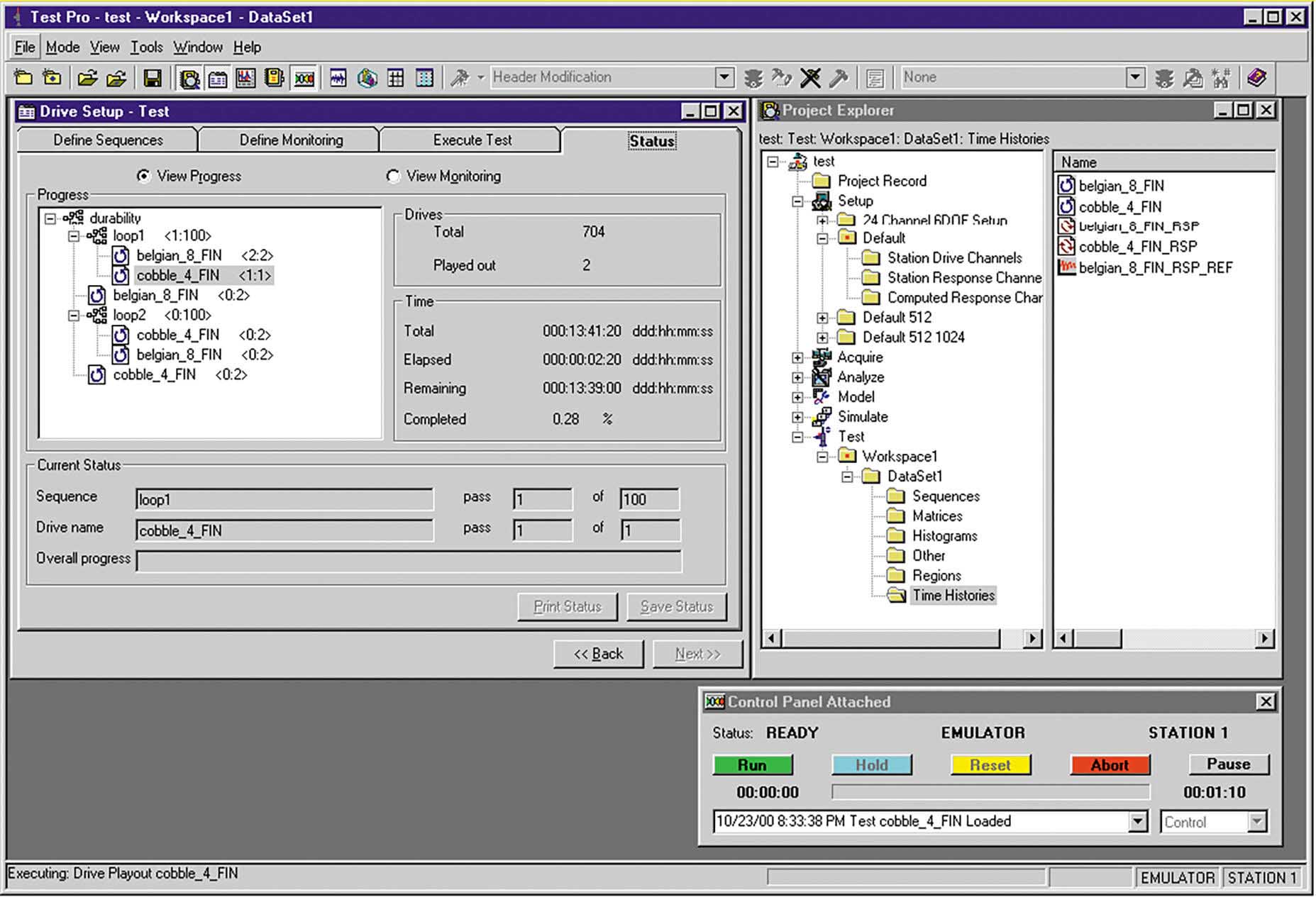

Setupアプリケーションは、試験構成を指定するのに使用し、駆動、応答、オンライン算出チャネルをインタラクティブに定義することができます。これは、シミュレータを使用してドライブファイルを再生実行したり、応答データを取得する際に必要となります。

セットアップアプリケーション内のテンプレートの機能：

• カスタムシステムの標準化
• セットアップ時間の短縮

インタラクティブなチャネル機能：

• トランスデューサのタイプ、シリアル番号、方向などのプロパティとの関連付けを作成
• ユーザー定義のフィールドを追加
• チャネル記述子の自動生成をサポートし、有用な設定情報を追加

Analyzeアプリケーションは、以下のような複数のドメインにおいて、疲労度に応じたインタラクティブなデータ編集・分析をサポートします。

• 履歴（ポイントごとの比較）
• スペクトル（周波数）
• トレンド（統計）
• 疲労（ヒストグラム）

このアプリケーションには、応力/ひずみ寿命予測、レインフローサイクル計数、確率密度解析などのさまざまなツールが含まれており、Acquireアプリケーションと同様のインタラクティブな解析・診断機能も備えています。Auto Damage Editor（ADE）ツールは疲労依存型のエディタで、シミュレーションに必要なデータファイルの長さを正確かつ自動的に短縮することができます。

 モデル アプリケーションは、同時および逐次のランダムドライブファイルの生成、システムモデルの計算、逆モデルの生成を行うツールを提供します。モデルアプリケーションには、以下のような項目の様々なインタラクティブな診断チェック機能が組み込まれています。

• Control band estimator（制御帯域推定器）
• Auto spectral density (ASD) prediction（自動スペクトル密度（ASD）予測）
• Coherence（コヒーレンス）
• エンジニアリングランクの逆数
• Singular value decomposition（特異値分解）

 Simulate アプリケーションは、イタレーションを実行するインタラクティブな環境を提供します。イタレーションの収束基準は、時間、スペクトル、トレンド、疲労などのすべてのドメインで直接評価することができ、ユーザー定義可能なプロセスはデータのさらなる分析をサポートします。カスタマイズ可能なプロセスとテンプレートにより、自動イタレーションの定義、複数モデルの使用、収束目標と逸脱限界を設定したイタレーションプロセスの実行が可能です。

このアプリケーションには、Turbo RPCと呼ばれる適応型逆モデリング制御技術が搭載されています。この技術は、イタレーション処理中の試験体の特性の変化（非線形性やシフト共振問題など）に、逆周波数応答関数（FRF）で表されるシステムモデルを適応させます。

部品

推奨

プロセッサ

Intel Core i7 or i9 （9^th 世代以上）

メモリ

32GB RAM

ストレージ

空き容量が最低40GBの半導体ドライブ（SSD）

グラフィックカード

DirectX 11（またはそれ以上）に対応したグラフィックカード

モニター

デュアルモニターに対応し、スキャンあたりの解像度が1920 x 1080（またはそれ以上）であること

オペレーティングシステム

Windows 10 Pro または Enterprise、64bit

イーサネット

2 個のギガビット（10/100/1000）ネットワークアダプタ

その他

DVD-ROM
