材料試験の諸要素から試験装置の可変性を排除することは、すべての試験ラボの成功にとって重要です。弊社は、テストエンジニアが自分の変位測定に確信を持つことの重要性を理解しています。装置の可変性を最小限に抑えるために、MTS では追跡可能な基準を用いた年ごとの変位較正を推奨しています。
リニア可変変位計（LVDT）は、材料試験システムの変位較正装置として長い間愛用されてきました。昔から一般的に、試験業界では、LVDT は試験装置内の他の測定変換器ほど直線性や再現性が高くないということを受け入れてきました。 LVDT は、一般的なひずみゲージ式変換器に比べて、走行の異なる部分で非線形性が大きくなる傾向があります。これは、同じテストを違うアクチュエータとクロスヘッドの位置から開始すると、補正前の変位フィードバックにわずかな変動が生じることを意味します。市販されている LVDT の大半は、2％～100％ の範囲で MTS の線形性要件を一貫して満たしていません。
MTS は、この非線形性の問題を解決するために変位較正を採用し、現在は ASTM E2309 規格を活用しています。
2005年に発表された ASTM E2309 は、材料試験システムで使用される LVDT その他の変位測定装置を検証します。ASTM E2309 は、変位測定の信頼性を高めるためのデータを提供します。

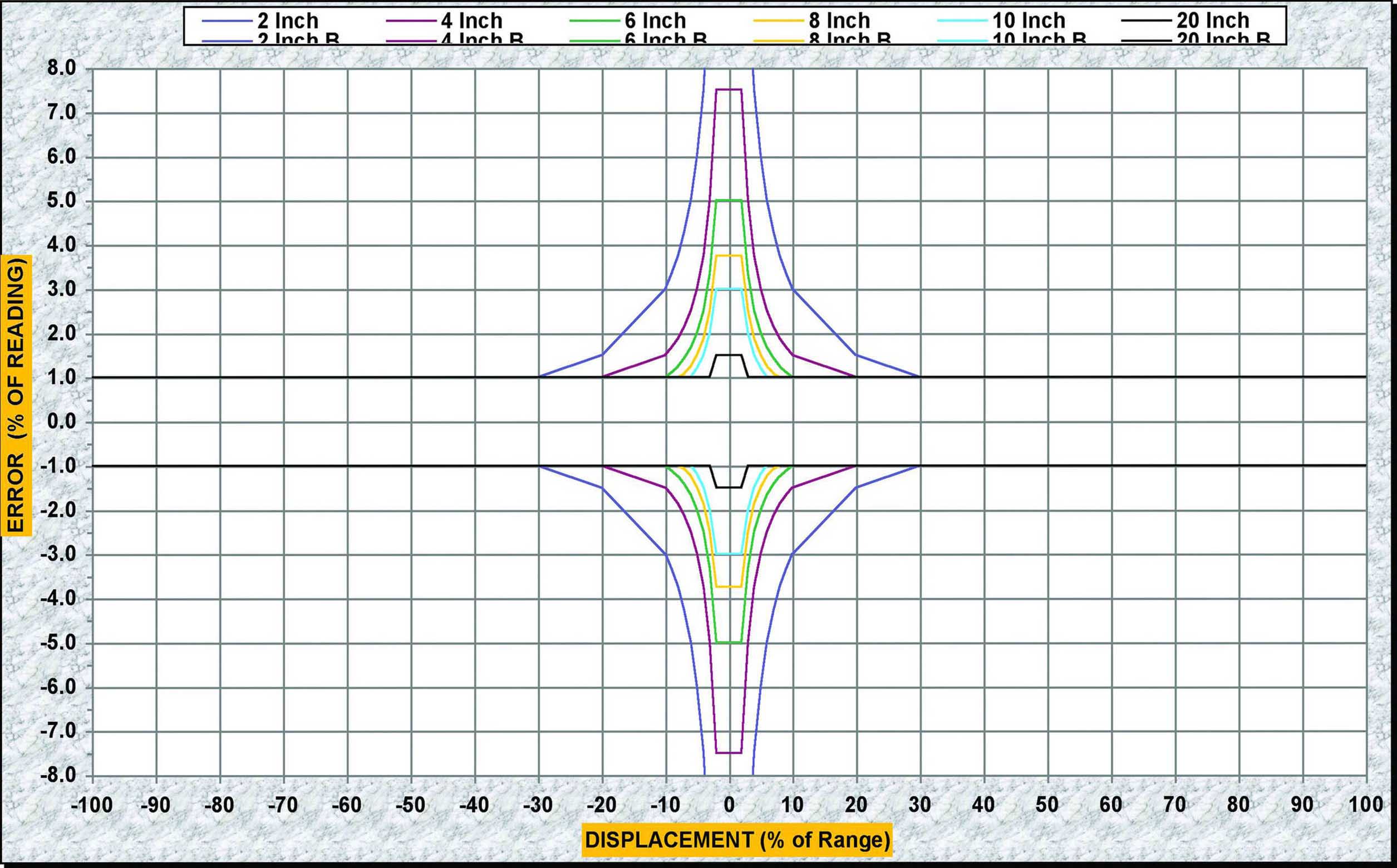

ASTM E2309 が精度を高める方法としては、物理的な範囲の異なる部分を分類する方法と、範囲全体を分類する方法があります。ASTM E2309 規格では、必須とする 2 回のデータ実行における差異を把握し、測定の再現性を検証します。それぞれの分類では、変位に対する相対誤差の基準と、ゼロに近い測定値に許容される固定誤差を示します。さらに、ASTM E2309 の 4 段階の精度分類は、変位測定の一貫した基準を提供するとともに、特定の精度分類の要件を確立する手段となっています。
MTSキャリブレーションサービスが

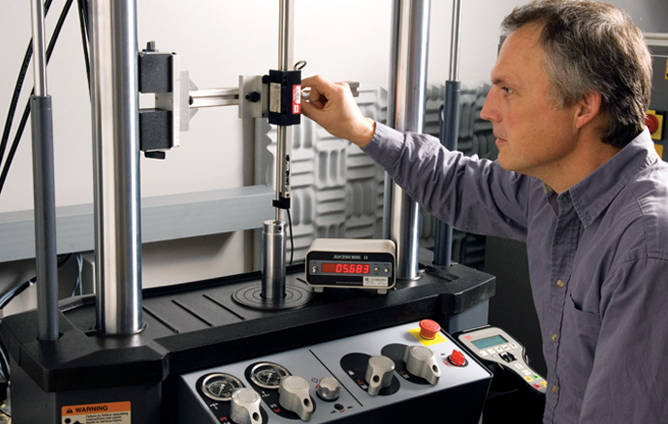

MTSフィールドサービスエンジニアによる端末相互間のキャリブレーション実施を促進します。この現場でのシステム別の較正は、変換器、ケーブル、コンディショナー、コントローラなど、すべてのシステムコンポーネントが対象となります。すべての要素をひとつのユニットとして評価すると、かなりの不確実性が解消されます。テストにおける MTS 較正ソリューションのメリットについては、弊社までお問い合わせください。
