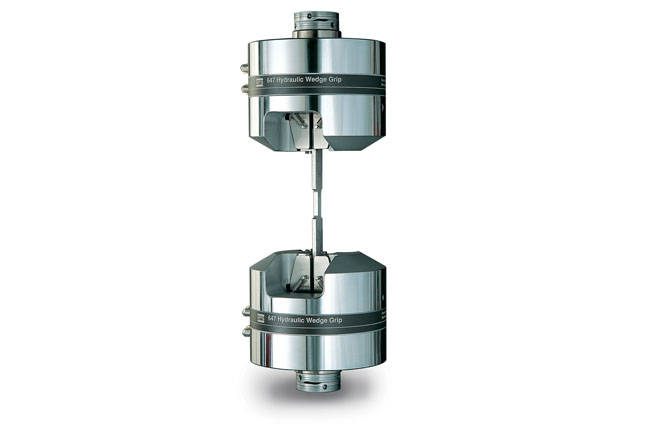

647 油圧式ウェッジグリップは、様々な引張や疲労用途に対応した、多用途で負荷のかかりやすいグリップです。対称的なハウジングデザインにより、ウェッジの面全体で均一な試験片負荷を実現しています。一度グリップを作動させれば、ウェッジの横方向の動きにより試験片上のグリップ位置が変わることはありません。
Applications
引張
せん断
破断
疲労
圧縮
ねじり
180 度はく離
Test Specimens
セラミック
モノリシック
金属
複合材
プラスチック
鉄筋
Test Standards
ASTM D3039
ASTM D3518
ASTM E21
ASTM E517
ASTM E646
ASTM E8/E8M
ISO 10113
ISO 10275
ISO 6892-1
ISO 6892-2
ISO 14129
ISO 527-4
ISO 527-5
EN 2561
EN 2597
EN 6031
主な製品特徴
試験片装着が容易
試験片を素早く簡単に挿入できるサイドローディング式
優れた再現性
試験結果を無効にする原因となる曲げひずみを最小限に抑えるために、試験ごとに同じ位置で試験片をクランプします。
圧力を調整可能
油圧の調整が可能なため、様々な素材の試験に使用できるグリップです
複数のウェッジから選べます
お客様の試験要件に応じて、様々な種類のウェッジをご用意しています
製品情報完全版
概要
引張や疲労などの幅広い用途に対応した高精度で負荷のかかりやす いグリップ
MTS 647 サイドローディング油圧ウェッジグリップは、試験のたびに全く同じ方法で試験片をクランプし、一貫した再現性のある試験結果を実現します。 整合力に優れ横方向のグリップ力が一定であることから、試験結果が無効になり、時間浪費の原因となる、曲げひずみ、垂直方向の負荷力、滑りを最小限に抑えます。 これらのグリップへの油圧は、外部のグリップサプライから供給され、調整可能です。そのため、プラスチックやセラミックなど、さまざまな素材の試験に使用することができます。グリップ力が調整できるので、試験中のグリップや試験片の滑りによる試験片の損傷を防ぐことができます。
また、647 のプリロード槽は、すべての可動グリップ部品を所定の位置に固定し、引張と圧縮を繰り返す際の反動をなくし、試験片を保護します。このグリップは、オプションの独立型油圧ポンプと弁アセンブリを使用すれば、非油圧式のフレームに取り付けることができます。また、オプションで高温用の作動油やシールを装着すれば、環境槽への搭載も可能です。 647 グリップには様々なウェッジがあり、別売りとなっています。これらのグリップは、軸ねじりモデルもあります。
特徴
特徴
試験結果が無駄になる原因となる曲げひずみを最小限に抑えるために、試験ごとに同じ位置で試験片をクランプします。
引張および疲労性能
キャリブレーション、ケーブル、アタッチメントキットは別売りです
油圧の調整が可能なため、様々な素材の試験に使用できるグリップです
お客様の試験要件に応じて、様々な種類のウェッジをご用意しています。
試験片の挿入が容易なサイドローディング機能
647 ファミリーの 4 つのバージョン
軸 - このモデルは、上記の標準的な機能をすべて備えています
アルミニウム - 647.02（軸モデルのみ）のグリップハウジングはアルミニウム製です。この軽量なデザインは、高周波数での優れたレスポンスを実現し、テーブルトップでの使用にも適しています。重さはわずか 7kg（15 ポンド）。
軸ねじり - この機能は、3 つの容量範囲で利用可能です。
全温度対応 - これらのモデルでは、540℃ までの温度に対応しています。詳細情報については MTS までお問い合わせください
油圧式ではない荷重フレームや、-7℃ 以下または+66℃以上の高温環境下で使用される場合
グリップはすべてペアでの販売となります。
ウェッジとアタッチメントキットはすべて別売りです
詳細な技術仕様
軸モデル 647 グリップ仕様
モデル
動的荷重
静的荷重
圧力
温度*
高さ
直径
647.02B
25 kN （5.5 キップ）
31 kN （7 キップ）
21 MPa （3000 psi）
-40°C/177°C （-40°F/350°F）
131 mm (5.2 インチ)
150 mm (6.0 インチ)
647.10A
100 kN （30 キップ）
120 kN （27 キップ）
21 MPa （3000 psi）
-40°C/177°C （-40°F/350°F）
188 mm (7.4 インチ)
203 mm (8.0 インチ)
647.25A
250 kN （55 キップ）
333 kN （75 キップ）
69 MPa（10,000 psi）
-40°C/177°C （-40°F/350°F）
249 mm (9.8 インチ)
266 mm (10.5 インチ)
647.50A
500 kN （110 キップ）
550 kN （120 キップ）
69 MPa（10,000 psi）
-18°C ～ 65°C （0°F/150°F）
291 mm (11.5 インチ)
330 mm (13.0 インチ)
647.100A
1000 kN （300 キップ）
1200 kN （264 キップ）
69 MPa（10,000 psi）
-18°C ～ 65°C （0°F/150°F）
414 mm (16.2 インチ)
444 mm (17.5 インチ)
647.250
2500 kN （550 キップ）
2750 kN （610 キップ）
69 MPa（10,000 psi）
-18°C ～ 65°C （0°F/150°F）
819 mm (32.3 インチ)
737 mm (29.0 インチ)
*77℃/150°F 以上の温度では、独立したグリップサプライと延長ロッドが必要です。
モデル
重量
メートル法/米国 STUD サイズ
パーツ番号
647.02B
7 kg (15 ポンド)
M12 × 1.25（1/2"-20）
056-078-605
647.10A
30 kg (67 ポンド)
M27 x 2 （1”-14）
047-080-605
647.25A
77 kg (170 ポンド)
M36 x 2 （1 1/2"-12）
047-080-905
647.50A
148 kg (325 ポンド)
M52 x 2 （2”-12）
047-595-505
647.100A
386 kg (850 ポンド)
M76 x 2
053-137-201
647.25
1153 kg (3335 ポンド)
N/A
MTSにお問い合わせください
ウェッジ、アタッチメント キットは別売りです。
軸/捩りモデル 647 グリップ仕様
モデル
動的荷重
静的荷重
圧力
温度*
高さ
直径
647.02B-22
25 kN （5.5 キップ）
220 N.m （2000 インチ.ポンド）
21 MPa （3000 psi）
-40°C/150°C （-40°F/300°F）
135 mm (5.3 インチ)
150 mm (6.0 インチ)
647.10A-05
100 kN （22 キップ）
550 N.m （5000 インチ.ポンド）
21 MPa （3000 psi）
-40°C/121°C （-40°F/250°F）
188 mm (7.4 インチ)
203 mm (8.0 インチ)
647.10A-11
100 kN （22 キップ）
1,100 N.m （10,000 インチ.ポンド）
21 MPa （3000 psi）
-40°C/121°C （-40°F/250°F）
224 mm (8.8 インチ)
203 mm (8.0 インチ)
647.25A-22
250 kN （55 キップ）
220 N.m （2000 インチ.ポンド）
69 MPa（10,000 psi）
-18℃ ～ 65℃（0°F/150°F）
343 mm (13.5 インチ)
266 mm (10.5 インチ)
*77℃/150°F 以上の温度では、独立したグリップサプライと延長ロッドが必要です。
モデル
重量
取付
パーツ番号
647.02B-22
8 kg (16 ポンド)
40mm径。
100-026-042
647.10A-05
27 kg (60 ポンド)
M68 x 2（LH）
049-157-301
647.10A-11
34 kg (75 ポンド)
M68 x 2（LH）
049-817-001
647.25A-22
95 kg (210 ポンド)
M92×3（LH）
056-124-001
