647 シリーズウェッジグリップ用のウェッジは、ご要望に応じて様々な表面形状をご用意しています。独自のウェッジデザインを採用し、試験片への応力集中を大幅に緩和することで、非常に脆い複合材であっても、グリップ起因のミスを起こすことなく確実に握ることができます。
Applications
- 引張
- ねじり
- 180 度はく離
- せん断
- 圧縮
- 破断
- 疲労
Test Specimens
- セラミック
- モノリシック
- 金属
- 複合材
- プラスチック
Test Standards
- ASTM D3039
- ASTM D3518
- ASTM E517
- ASTM E646
- ASTM E8/E8M
- ISO 10113
- ISO 10275
- ISO 6892-1
- ISO 14129
- ISO 527-4
- ISO 527-5
- EN 2561
- EN 2597
- EN 6031
製品情報完全版
647 シリーズウェッジグリップ用のウェッジは、ご要望に応じて様々な表面形状をご用意しています。独自のウェッジデザインを採用し、試験片への応力集中を大幅に緩和することで、非常に脆い複合材であっても、グリップ起因のミスを起こすことなく確実に握ることができます。
MTS 647 ウェッジは、水冷式のオプションをご注文いただけます。このウェッジは、別売りの水冷キットと組み合わせて使用します。
モデル 647 全温度対応ウェッジは、全温度対応グリップに対応しています。詳細情報については MTS までお問い合わせください。
水冷キット
水冷キットには2つのバージョンがあります。どちらのバージョンにも、ホース、継手、計量バルブ、マニホールドが含まれており、荷重フレームなどの平らなスチール面に磁力で取り付けることができます。1 つのバージョンには水流スイッチも含まれています。モデル 653 炉など一部の MTS 製品は、フロースイッチとの統合に対応しており、水の供給が停止した場合にも装置を保護することができます。お使いの機器がフロースイッチ保護回路に対応しているかどうかは、MTS のアプリケーションエンジニアにご確認ください。
- ダイヤモンド先端
- 90°鋸歯状スチール
- 鋸歯状スチール
- サーフェロイ
- 平滑
- ダイヤモンド先端
- 90°鋸歯状スチール
- サーフェロイ
- 平滑

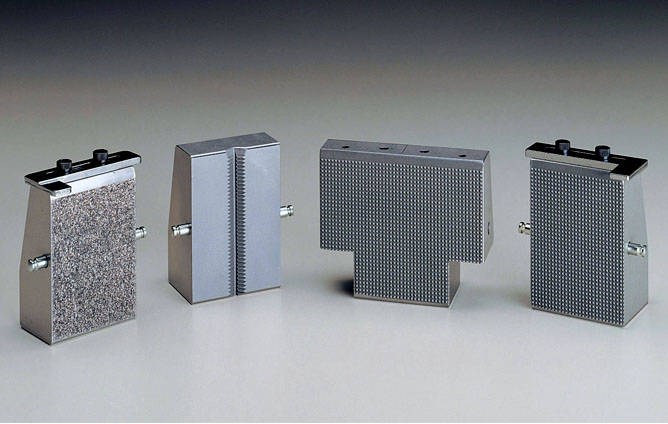

- ダイヤモンド先端 - 柔らかい素材（スチール、プラスチック）を掴むためのアグレッシブな表面
- 鋸歯状
- Surfalloy - 脆い試験片を試験するためにウェッジの表面に埋め込まれた砥粒
- 鋸歯状 - V字形ウェッジの軟質金属用ユニバーサルサーフェス
647 シリーズ油圧ウェッジグリップ用のウェッジ
モデル 647.02B 軸用ウェッジ、軸ねじりグリップおよび 10kN Advantage 空気圧グリップ
|
仕様 |
|
|
|
|
温度範囲： |
-40°C ～ 177°C （-40°F ～ 350°F） |
|
|
モデル 647.02B 平面試験片用ウェッジ
|
表面 |
試験片の厚さ |
使用可能幅 |
パーツ番号 |
|
鋸歯状 |
0–7.2 mm (0–0.28 インチ) |
25 mm (1 インチ) |
050-507-906 |
|
鋸歯状 |
7.1–14.4 mm (0.28–0.57 インチ) |
25 mm (1 インチ) |
050-507-907 |
|
鋸歯状 |
13.4–20.5 mm (0.53–0.81 インチ) |
25 mm (1 インチ) |
050-507-901 |
|
鋸歯状 |
18.8–25.9 mm (0.74–1.02 インチ) |
25 mm (1 インチ) |
050-507-905 |
|
Surfalloy |
0–7.2 mm (0–0.28 インチ) |
25 mm (1 インチ) |
050-507-917 |
|
Surfalloy |
7.2–14.4 mm (0.28–0.57 インチ) |
25 mm (1 インチ) |
050-507-918 |
|
Surfalloy |
13.4–20.5 mm (0.53–0.81 インチ) |
25 mm (1 インチ) |
050-507-904 |
|
挿入深さ 38 mm（1.5 インチ） |
|
|
|
| モデル 647.02B 円形試験片用ウェッジ |
|
表面 |
試験片の直径 |
パーツ番号 |
|
Surfalloy |
10 mm |
050-507-912 |
|
Surfalloy |
15 mm |
050-507-913 |
|
Surfalloy |
25 mm |
050-507-914 |
|
Surfalloy |
0.5 インチ |
050-507-915 |
|
挿入深さ 38 mm（1.5 インチ） |
|
|
モデル 647.02B V 字型試験片用ウェッジ
|
|
試験片の直径に対して |
|
|
表面 |
サイド/トップローディング時 |
パーツ番号 |
|
ダイヤモンド先端 |
3.0–8.1/9.4 mm (0.12–0.32/0.37 インチ) |
050-507-908 |
|
ダイヤモンド先端 |
8.9–10.9/15.2 mm (0.35–0.43/0.60 インチ) |
050-507-909 |
|
ダイヤモンド先端 |
14.0–18.0/20.8 mm (0.55–0.71/0.82 インチ) |
050-507-910 |
|
ダイヤモンド先端 |
20.1–22.9/27.2 mm (0.79–0.90/1.07インチ) |
050-507-911 |
|
挿入深さ 38 mm（1.5 インチ） |
|
|
軸モデル 647 グリップ仕様
|
モデル |
動的荷重 |
静的荷重 |
圧力 |
温度* |
高さ |
直径 |
|
647.02B |
25 kN （5.5 キップ） |
31 kN （7 キップ） |
21 MPa （3000 psi） |
-40°C/177°C （-40°F/350°F） |
131 mm (5.2 インチ) |
150 mm (6.0 インチ) |
|
647.10A |
100 kN （30 キップ） |
120 kN （27 キップ） |
21 MPa （3000 psi） |
-40°C/177°C （-40°F/350°F） |
188 mm (7.4 インチ) |
203 mm (8.0 インチ) |
|
647.25A |
250 kN （55 キップ） |
333 kN （75 キップ） |
69 MPa（10,000 psi） |
-40°C/177°C （-40°F/350°F） |
249 mm (9.8 インチ) |
266 mm (10.5 インチ) |
|
647.50A |
500 kN （110 キップ） |
550 kN （120 キップ） |
69 MPa（10,000 psi） |
-18°C ～ 65°C （0°F/150°F） |
291 mm (11.5 インチ) |
330 mm (13.0 インチ) |
|
647.100A |
1000 kN （300 キップ） |
1200 kN （264 キップ） |
69 MPa（10,000 psi） |
-18°C ～ 65°C （0°F/150°F） |
414 mm (16.2 インチ) |
444 mm (17.5 インチ) |
|
647.250 |
2500 kN （550 キップ） |
2750 kN （610 キップ） |
69 MPa（10,000 psi） |
-18°C ～ 65°C （0°F/150°F） |
819 mm (32.3 インチ) |
737 mm (29.0 インチ) |
|
*77℃/150°F 以上の温度では、独立したグリップサプライと延長ロッドが必要です。 |
|
|
|
|||
|
モデル |
重量 |
メートル法/米国 STUD サイズ |
パーツ番号 |
|
647.02B |
7 kg (15 ポンド) |
M12 × 1.25（1/2"-20） |
056-078-605 |
|
647.10A |
30 kg (67 ポンド) |
M27 x 2 （1”-14） |
047-080-605 |
|
647.25A |
77 kg (170 ポンド) |
M36 x 2 （1 1/2"-12） |
047-080-905 |
|
647.50A |
148 kg (325 ポンド) |
M52 x 2 （2”-12） |
047-595-505 |
|
647.100A |
386 kg (850 ポンド) |
M76 x 2 |
053-137-201 |
|
647.25 |
1153 kg (3335 ポンド) |
N/A |
MTSにお問い合わせください |
|
ウェッジ、アタッチメント キットは別売りです。 |
|
|
|
軸/捩りモデル 647 グリップ仕様
|
モデル |
動的荷重 |
静的荷重 |
圧力 |
温度* |
高さ |
直径 |
|
647.02B-22 |
25 kN （5.5 キップ） |
220 N.m （2000 インチ.ポンド） |
21 MPa （3000 psi） |
-40°C/150°C （-40°F/300°F） |
135 mm (5.3 インチ) |
150 mm (6.0 インチ) |
|
647.10A-05 |
100 kN （22 キップ） |
550 N.m （5000 インチ.ポンド） |
21 MPa （3000 psi） |
-40°C/121°C （-40°F/250°F） |
188 mm (7.4 インチ) |
203 mm (8.0 インチ) |
|
647.10A-11 |
100 kN （22 キップ） |
1,100 N.m （10,000 インチ.ポンド） |
21 MPa （3000 psi） |
-40°C/121°C （-40°F/250°F） |
224 mm (8.8 インチ) |
203 mm (8.0 インチ) |
|
647.25A-22 |
250 kN （55 キップ） |
220 N.m （2000 インチ.ポンド） |
69 MPa（10,000 psi） |
-18℃ ～ 65℃（0°F/150°F） |
343 mm (13.5 インチ) |
266 mm (10.5 インチ) |
|
*77℃/150°F 以上の温度では、独立したグリップサプライと延長ロッドが必要です。 |
|
|
|
|||
|
モデル |
重量 |
取付 |
パーツ番号 |
|
647.02B-22 |
8 kg (16 ポンド) |
40mm径。 |
100-026-042 |
|
647.10A-05 |
27 kg (60 ポンド) |
M68 x 2（LH） |
049-157-301 |
|
647.10A-11 |
34 kg (75 ポンド) |
M68 x 2（LH） |
049-817-001 |
|
647.25A-22 |
95 kg (210 ポンド) |
M92×3（LH） |
056-124-001 |
