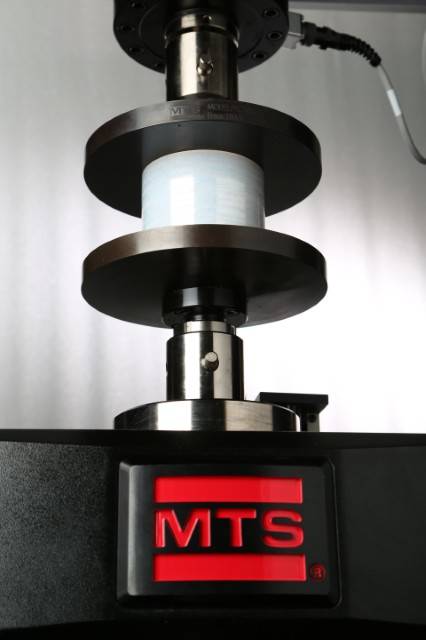

Criterion® 電気機械試験システム

1 ～ 600 kN （220 ～ 132,000 lbf）の荷重容量、高速・低振動の電気機械式ドライブ、統合されたデジタルクローズドループ制御を備えたシステムにより、試験走行全体でより高い忠実性が得られます。実証済みで使いやすいこれらのシステムは、効率的に確実な結果をもたらします。600 kN （132,000 lbf）から1 N （0.2 lbf）までの力で、さまざまな種類の試験片を支持する付属品。

Applications

Test Specimens

Test Standards

ASTM D3039
ASTM A48-A48M
ASTM D3518
ASTM D412
ASTM D624
ASTM D6272
ASTM D638
ASTM D695
ASTM D790
ASTM D882
ASTM E21
ASTM E290
ASTM E517
ASTM E646
ASTM E8/E8M
ASTM E9
ISO 10113
ISO 10275
ISO 14125
ISO 6892-1
ISO 6892-2
ISO 7438
ISO 14129
ISO 178
ISO 527-2
ISO 527-3
ISO 527-4
ISO 527-5
ISO 604
EN 2561
EN 2562
EN 2597
EN 2746
EN 6031

すべての製品情報を見る見積もりを依頼する

主な製品特徴

正確さ

業界をリードする 5000 Hz のデータ収集速度により、材料特性の理解を深めることができます。

正確/再現可能な結果

小型 AC サーボモータドライブで高速・低振動の試験を実現します。

正確/再現可能な結果

TEDS 対応のロードセルは、キャリブレーション情報を自動的にダウンロードします。

革新的な技術

TestSuite TW ソフトウェアとカスタム試験テンプレートにより、複雑な試験にも簡単に対応が可能です。

Model Comparison

モデル C41 & C42

最大定格荷重容量：
- C41.103: 1 kN （220 lbf）
- C42.503: 5 kN （1100 lbf）
Single-column
テーブルトップ
標準および拡張された高さ

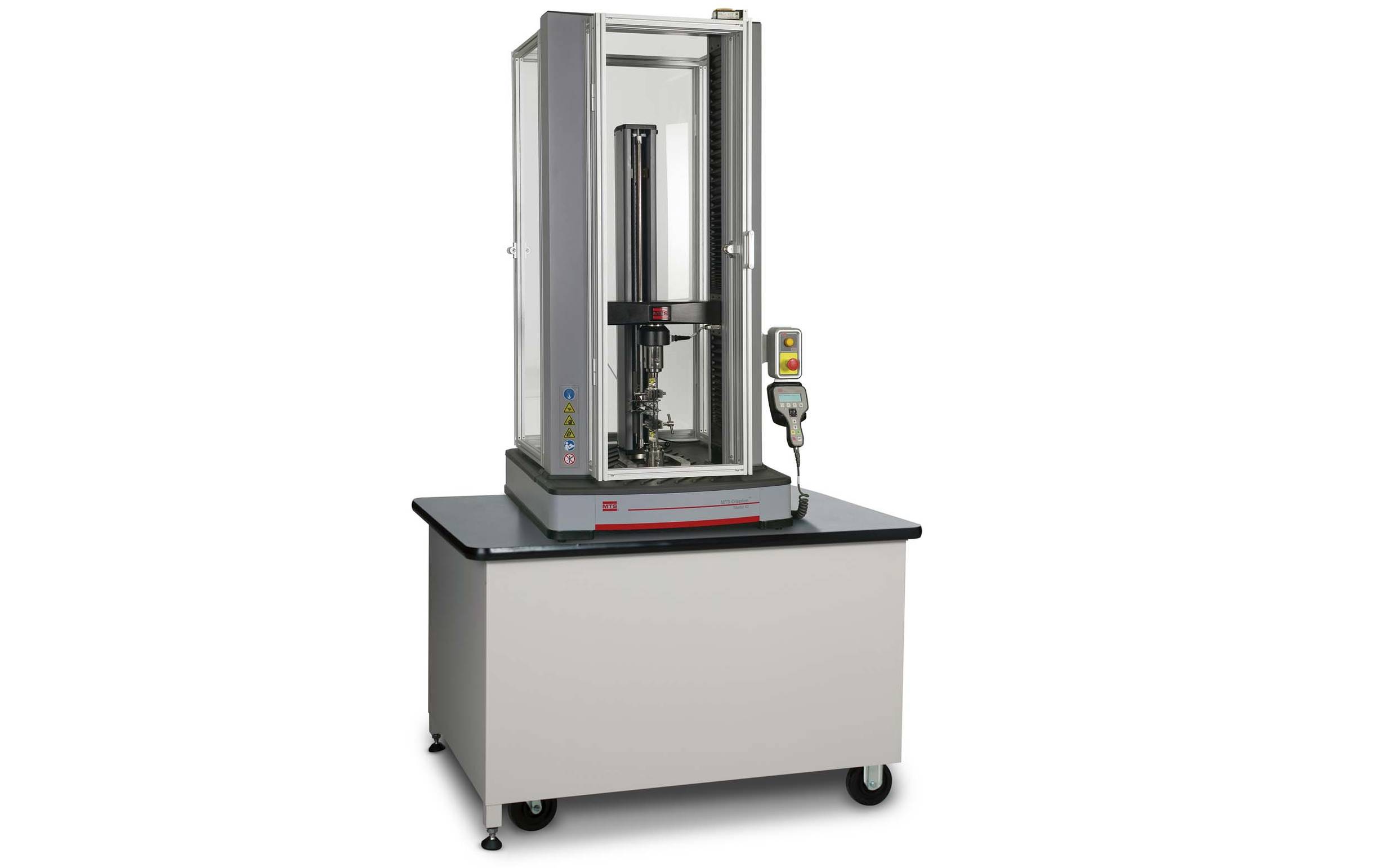

モデル C43

最大定格荷重容量：
- C43.104:10 kN （2200 lbf）
- C43.304: 30 kN （6600 lbf）
- C43.504: 50 kN （11000 lbf）
Dual-column
テーブルトップ
標準および拡張された高さ

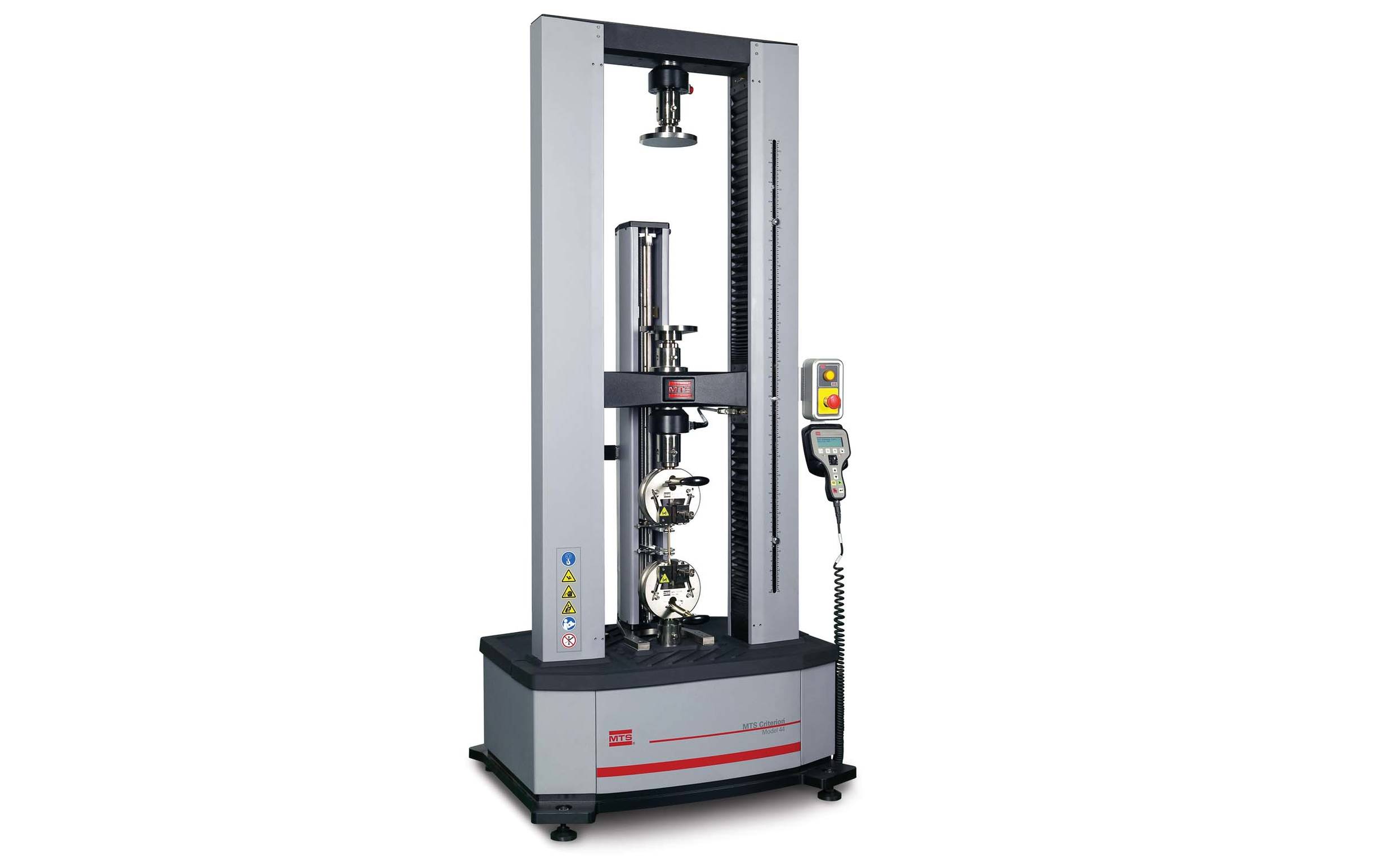

モデル C44

最大定格荷重容量：
- C44.304: 30 kN （6600 lbf）
Dual-column
Floor-standing
標準および拡張された高さ

モデル C45

最大定格荷重容量：
- C45.504: 50 kN （11000 lbf）
- C45.105: 100 kN （22500 lbf）
- C45.305: 300 kN （66000 lbf）
- C45.605:600 kN （132000 lbf）
Dual-column
Floor-standing
標準および拡張された高さ

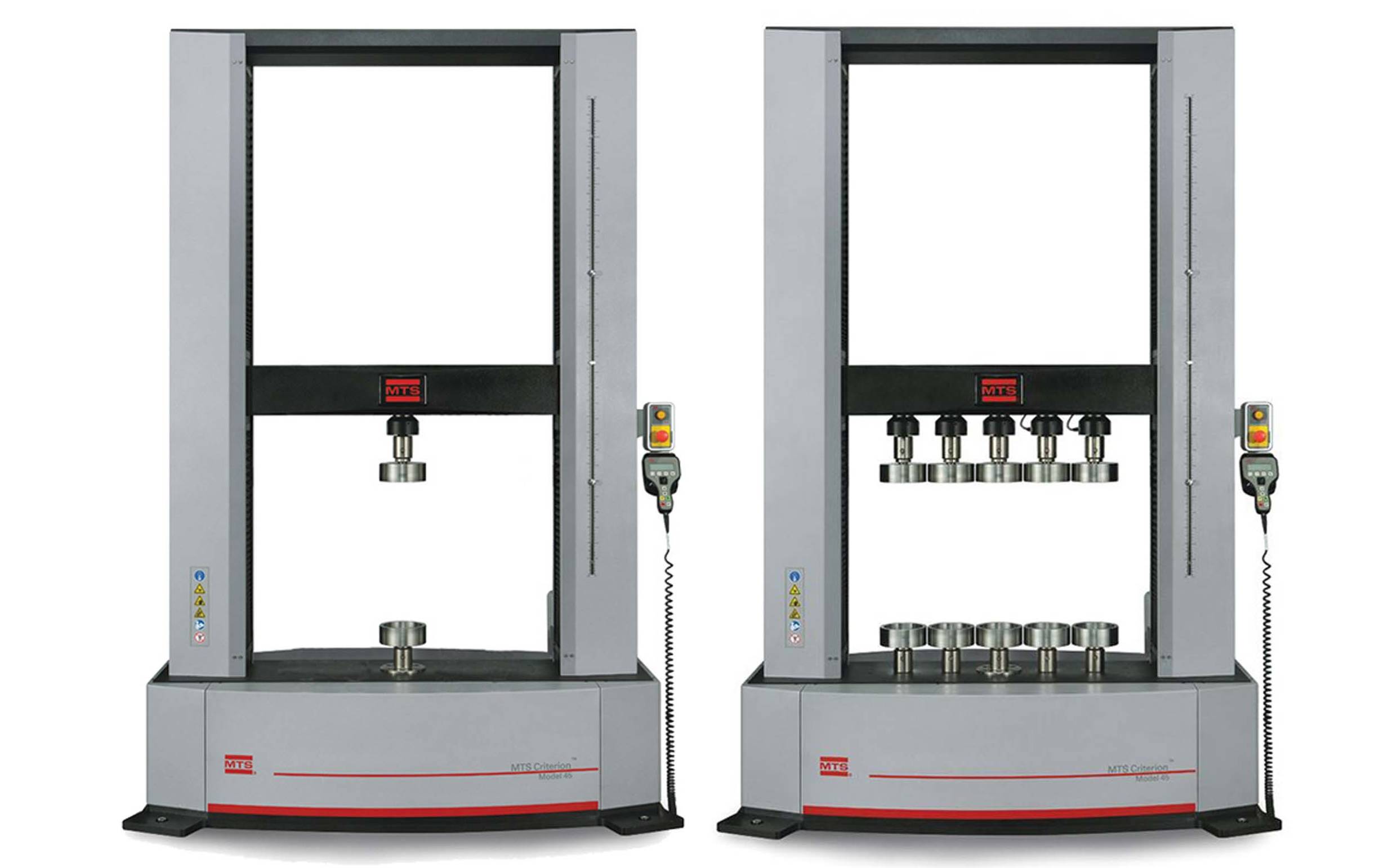

ワイドヘッドおよびマルチヘッド構成に対応

注目のケーススタディ

K4Sint - 移植可能な整形外科用デバイスのための新しい合金の創造

製品情報完全版

MTS 標準シリーズ 40 仕様 - 比較

モデル 41

モデル 42

モデル 43

モデル 44

C41.103

C42.503

C43.104

C43.304

C43.504

C44.304

最大定格荷重容量

kN lbf

220

1100

2200

6600

11000

6600

荷重容量のオプション

N、kN

1 N, 5 N, 25 N,

50 N, 100 N, 250 N,

500 N, 1 kN

1 N, 5 N, 10 N,

25 N, 50 N, 100 N,

250 N, 500 N,

1 kN、2 kN、5 kN

100 N、250 N、

500 N、1 kN、

2.5 kN、5 kN、10 kN

100 N, 250 N,

500 N, 1 kN、2.5 kN、

5 kN、10 kN、

20 kN、30 kN

100 N, 250 N,

500 N、 1 kN、 2.5 kN、

5 kN、 10 kN、 20 kN、

30 kN、50 kN

100 N、250 N、

500 N、1 kN、

2.5 kN、5 kN、

10 kN、20 kN、30 kN、

Ibf

02, 1, 5, 10, 20,

50, 110, 220

0.2, 1, 2, 5, 10, 20, 50,

110, 220, 450, 1100

20, 50, 110, 220,

500, 1100, 2200

20, 50, 110, 220,

500, 1100, 2200

4400, 6600

20, 50, 110, 220,

500, 1100, 2200

4400, 6600, 11000

20, 50, 110, 220,

500, 1100, 2200

4400, 6600

フレームタイプ

ガイドコラム床置き/

テーブルトップ

Floor-standing

試験ゾーン

シングル/デュアル

シングル

シングルまたはデュアル

最高試験速度

mm/min

in/min

3000

118

2000

78.7

2000

78.7

1020

40.16

750

1020

40.1

最低試験速度

mm/min

in/min

0.005

0.0002

0.005

0.0002

0.005

0.0002

0.005

0.0002

0.005

0.0002

0.005

0.0002

位置分解能

0.00005

0.000002

0.00005

0.000002

0.00005

0.000002

0.00006

0.0000024

0.00006

0.0000024

0.00006

0.0000024

所要電源

V AC

位相

200 ～ 230 V AC、

5 Amps、

50 / 60 Hz,

1000 W

200 ～ 230 V AC、

5 Amps、

50 / 60 Hz,

1000 W

200 ～ 230 V AC、

10 Amps、

50 / 60 Hz、

2000 W

200 ～ 230 V AC、

12 Amps、

50 / 60 Hz、

2400 W

200 ～ 230 V AC、

12 Amps、

50 / 60 Hz、

2400 W

200 ～ 230 V AC、

12 Amps、

50 / 60 Hz、

2400 W

スペース間隔

100*

425

420

400

コラム

3.94*

16.73

16.54

15.75

垂直方向の試験スペース

標準の長さ

1100

43.31

820

32.3

1200

47.2

1200

47.2

1200

47.2

1190

46.9

延設時の長さ

mm in

1120

44.1

1500

59.1

1500

59.1

1500

59.1

1490

58.7

クロスヘッドの移動量

標準の長さ

900

35.4

650

25.6

1000

39.4

1000

39.4

1000

39.4

1000

39.4

延設時の長さ

mm in

950

37.4

1300

51.2

1300

51.2

1300

51.2

1300

51.2

フレーム高

標準の長さ

1520

59.84

1332

52.44

1616

63.6

1752

68.97

1752

68.97

1951

76.8

延設時の長さ

mm in

1632

64.25

1916

75.43

2052

80.78

2052

80.78

2251

88.6

フレーム幅

560

22.05

704

27.7

794

31.3

826

32.5

826

32.5

861

33.9

フレーム奥行

530

20.87

636

757

29.8

768

30.2

768

30.2

689

27.1

フレーム重量

標準の長さ

132

112

246

175

385

305

671

305

671

395

869

延設時の長さ

kg lb

125

275

190

418

325

715

325

715

410

902

* シングルコラムの荷重フレームの場合、この測定値はグリップセンターからコラムカバーまでの距離を表します。

		モデル 45
		C45.504	C45.504 ワイド	C45.105	C45.305	C45.605
最大定格荷重容量	kN lbf	50 11000	50 11000	100 22500	300 66000	600 132000
荷重容量のオプション	N、kN	1 kN、2.5 kN、	1 kN、2.5 kN、	1 kN、2.5 kN、	150 kN、200 kN、	500 kN、600 kN、
		5 kN、10 kN、	5 kN、10 kN、	5 kN、10 kN、	300kN
		20 kN、30 kN、	20 kN、30 kN、	20 kN、30 kN、
		50 kN	50 kN	50 kN、100 kN、
	Ibf	220, 500, 1100,	220, 500, 1100,	220, 500, 1100,	33000, 44000,	112400, 132000
		2200, 4400,	2200, 4400,	2200, 4400, 6600,	66000
		6600, 11000	6600, 11000	11000, 22500
フレームタイプ	ガイドコラム床置き/ Table-top	2 Floor-standing	2 Floor-standing	2 Floor-standing	2 Floor-standing	2 Floor-standing
試験ゾーン	シングル/デュアル	シングルまたはデュアル	シングル	シングルまたはデュアル	シングル	シングル
最高試験速度	mm/min	750	750	750	750	254
	in/min	30	29.53	30	30	10
最低試験速度	mm/min	0.005	0.005	0.005	0.005	0.005
	in/min	0.0002	0.0002	0.0002	0.0002	0.0002
位置分解能	mm	0.000047	0.000047	0.000047	0.000049	0.000016
	in	0.0000019	0.0000019	0.0000019	0.0000019	0.0000000
所要電源	V AC 位相	200 ～ 230 V AC、 12 Amps、 50 / 60 Hz、 2400 W 1	200 ～ 230 V AC、 12 Amps、 50 / 60 Hz、 2400 W	200 ～ 230 V AC、 22 A、 50 / 60 Hz、 4400 W 1	380 ～ 480 V AC、 20 Amps、 50 / 60 Hz、 9000 W 3	380 ～ 480 V AC、 20 Amps、 50 / 60 Hz、 5200 W 3
スペース間隔	mm	600	1000	600	650	750
コラム	in	23.62	39.37	23.62	25.59	29.52
垂直方向の試験スペース
標準の長さ	mm	1220	1520	1220	1540	2000
	in	48.0	59.81	48.0	60.63	78.74
延設時の長さ	mm	1520		1520	1840
	in	59.8		59.8	72.44
クロスヘッドの移動量
標準の長さ	mm	1000	1300	1000	1100	1750
	in	39.4	51.18	39.4	43.31	68.90
延設時の長さ	mm	1300		1300	1400
	in			51.2	55.12
フレーム高
標準の長さ	mm	2269	2554	2269	2535	3490
	in	89.3	100.6	89.3	99.8	137.4
延設時の長さ	mm	2569		2569	2835
	in	101.1		101.1	111.61
フレーム幅	mm	1315	1710	1315	1362	1660
	in	51.77	67.32	51.77	53.6	65.35
フレーム奥行	mm	957	957	957	1100	1272
	in	37.7	37.68	37.7	43.31	50.08
フレーム重量
標準の長さ	kg	1195	1700	1195	1605	3500
	lb	2629	3748	2629	3538	7700
延設時の長さ	kg	1265		1265	1695
	lb	2783		2783	3737

MTS 標準シリーズ 40 仕様 - 共通

ロープロファイルの荷重精度* （曲げビームおよびせん断ビーム）	適用荷重の ± 0.5％	適用荷重の ± 1.0％
ロープロファイルの荷重範囲** （曲げビームおよびせん断ビーム）	定格荷重容量の 1 ～ 100％	定格荷重容量の 0.5 ～ 1％
S-Beam の荷重精度*	適用荷重の ± 1.0％
S-Beam の荷重範囲**	定格荷重容量の 1 ～ 100％
最大試験速度での定格荷重容量	100%
定格荷重容量での最高試験速度	100%
速度精度	設定速度 < 0.01mm/min：速度精度は設定速度の ± 1.0％以内です設定速度 ≥ 0.01mm/min：速度精度は設定速度の ±0.5％以内です
変位精度****	±0.008mmまたは設定変位の±0.05%（いずれか大きい方）
ひずみ精度***	適用されるひずみの ± 0.5％
セキュリティ保護	超荷重、移動限界、過電圧、その他
超荷重保護	110%
データ収集速度	最大 5000 Hz
制御ループレート	5000 Hz
環境要件動作温度動作湿度保存温度最大保存湿度最大高度	5 ～ 40°C 41 ～ 104°F 5 ～ 85％結露なきこと -18 ～ 49°C 0 ～ 120°F 90％結露なきこと 2000 メートル
モーター＆ドライブシステム	AC サーボモータ
ボールねじ	Pre-Loaded
位置計測	エンコーダ
ユーザーデジタル入力/出力（DIO）	4 つのユーザーデジタル入力と 4 つのユーザーデジタル出力
エンコーダ容量	4 つのエンコーダー

* ISO 7500-1、ASTM E4 に準拠したオンサイトキャリブレーションサービスを受けることができます。

** 範囲はコントローラの設定と動作環境に依存します。

*** ISO 9513、ASTM E83に準拠したエクステンシメータのキャリブレーションサービスを受けることができます。

****この仕様は、指定された条件および装置のもとで、MTS 指定の方法を使用した測定に基づいて導き出されています。予告なく変更される場合があります。

Electromechanical Attachment Specifications
Clevis Pin Connection	Type B	Type C (AL)	Type C (STL)	Type D	Type E	Type F	Type 20	Type 40
Max. Load Capacity	10 N (2.2 lbf)	200 N (45 lbf)	2.5 kN (562 lbf)	150 kN (33720 lbf)	300 kN (67440 lbf)	600 kN (134885 lbf)	30 kN (6740 lbf)	100 kN (22480 lbf)
Clevis Diameter (X)	12.7 mm (0.50 in)	15.9 mm (0.625 in)	15.9 mm (0.625 in)	31.7 mm (1.25 in)	60 mm (2.36 in)	90 mm (3.54 in)	20 mm (0.787 in)	40 mm (1.57 in)
Pin Diameter (Y)	4.7 mm (0.186 in)	6.4 mm (0.25 in)	6.4 mm (0.25 in)	12.7 mm (0.50 in)	28 mm (1.1 in)	40 mm (1.57 in)	10 mm (0.039 in)	18 mm (0.71 in)

配送情報

モデル 41

モデル 42

モデル 43

モデル 44

C41.103

C42.503

C43.104

C43.304

C43.504

C44.304

フレームの標準長

寸法 - 箱付き

重量 - 箱付き

820 x 1100 x 1760

32.28 x 43.31 x 69.29

110

242.5

1200 x 960 x 1570

47.2 x 37.8 x 61.8

247

543.3

1036 x 956 x 1865

40.8 x 37.6 x 73.4

312

686.4

2040 x 1140 x 1160

80.31 x 44.88 x 45.67

560

1232

2040 x 1140 x 1160

80.31 x 44.88 x 45.67

560

1232

2165 x 1100 x 930

85.24 x 43.31 x 36.6

600

1320

延設時のフレームの長さ

寸法 - 箱付き

重量 - 箱付き

1120 x 1070 x 1920

44.1 x 42.1 x 75.59

326

717.2

1150 x 1110 x 2200

45.27 x 43.7 x 86.6

438

963.6

2340 x 1140 x 1160

92.1 x 44.88 x 45.67

580

1276

2340 x 1140 x 1160

92.1 x 44.88 x 45.67

580

1276

2465 x 1100 x 930

97.05 x 43.31 x 36.6

695

1529

				モデル 45
		C45.504	C45.504 ワイド	C45.105	C45.305	C45.605
フレームの標準長寸法 - 箱付き重量 - 箱付き	mm in kg lb	2620 x 1620 x 1600 116.5 x 78.74 x 55.5 1880 4136	2960 x 2000 x 1410 116.5 x 78.74 x 55.5 2150 4739	2620 x 1620 x 1600 103.15 x 63.78 x 62.99 1880 4236	114.96 x 65.35 x 65.35 2010 4422	3680 x 1960 x 1760 144.89 x 77.17 x 69.29 4050 8928
延設時のフレームの長さ寸法 - 箱付き重量 - 箱付き	mm in kg lb	2920 x 1620 x 1600 114.96 x 63.78 x 62.99 1980 4356	-	2920 x 1620 x 1600 114.96 x 63.78 x 62.99 1980 4356	3220 x 1660 x 1660 126.77 x 65.35 x 65.35 2210 4862	-
